凝膠成像儀是分子生物學領域不可缺少的儀器，主要用于DNA、蛋白等電泳相關實驗的圖像采集與數據分析。凝膠成像系統只有以下幾個重要組件構成：

1、CCD：CCD也叫“電荷耦合器”，它是一種可以進行光電轉換的部件，也是凝膠成像儀中的重要組件。它的功能主要負責把鏡頭采集到的光信號轉換為電腦系統可以識別的電信號，相當于我們平時所使用相機中的膠片。判別CCD質量的指標主要有一下幾個方面：

（1）像素/分辨率：像素和分辨率都很熟悉，我們知道像素高，分辨率高圖像就會清晰，反之，圖像就會模糊，對于CCD元器件來說也同樣如此。

（2）動態范圍：動態范圍就是指傳感器的滿井容量與全黑拍攝時噪音水平之間的比值，正常動態范圍值為20 X log10(滿井電子/總噪音），這個參數的大小直接決定著CCD的靈敏度。

（3）量子效率（QE值）：QE值是指探測器錄入光子數/CCD輸出光子數所得到的百分比。

（4）信噪比： 成像過程中，暗黑環境中一般曝光的時間較長，CCD器件在工作過程中會產生暗電流，這些暗電流會影響到CCD信噪比，同時嚴重會影響成像。也就是為什么能拍夜景的相機才是好相機的原因。現代的凝膠成像儀，多數會降溫的方式消除了暗電流對信噪比的影響，從而增加影像的清晰程度。

（5）灰度等級：灰度是CCD器件記錄和辨別物體明部與暗部的能力，這些灰度階值等級的高低決定CCD分辨亮暗能力。一般來說天能的凝膠成像儀的CCD 灰度值可達16bit可以滿足各種灰度分析或熒光定量樣品分析的。

2、光圈：光圈的大小也是影像CCD成像的因素之一。

3、光學鏡頭：清晰的光學鏡頭是也是凝膠成像系統，圖像采集的關鍵。

4、暗箱：暗箱也是實驗操作的空間，它具有屏蔽信號，降噪，隔絕紫外燈功能  。

5、濾光片：濾光片也是凝膠成像儀中不可或缺的組件。很多成像系統會選配選配535nm、605nm 、699nm等不同 波長的光來激發光源。

6、凝膠成像圖像分析系統：電腦所配置的圖像分析系統，具有自動分析數據比對功能，方便舒顏數據匯總分析。

另外，紫外自動防護罩和LED光源及RGB熒光光源等也是凝膠成像系統的組成部分。

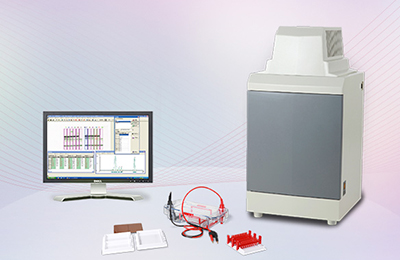

蘇州阿爾法生物12年的生物儀器設備與耗材的行業經驗，為你推薦天能系列的Tanon   4600 凝膠成像儀 ，同時還為您提供Pcr儀、離心機、混勻儀、振蕩培養箱、微孔板振蕩器、二氧化碳培養箱、滲透壓儀、電子天平、搖床、移液器、漩渦混合器、切膠儀、電泳儀、溶劑過濾器、真空泵、  凝膠成像  等系列產品。部分儀器可以免費試用， 瑞寧移液器  類目可免費校準，免費出具CNAS 報告。預邀方式  0512-62956104或 18934597460。
